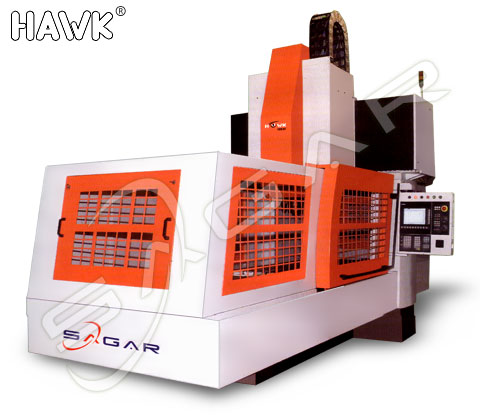

Model - HAWK


Sagar's HAWK 1600 BT CNC Bridge Type Vertical Machining Center is a Heavily Ribbed Solid Construction in closed grained Cast Iron, which makes it most suitable for large work pieces in Tools Die and Mould making & for the machining of complex parts. Heavily Ribbed Box type bend construcion supporting the double column makes it a highly rigid machine for all types of machining applications. Spindle axis close to Z-axis guide ways probides maximum cutting stability and minimum thermal distortions. All axis movement are through high precision preloaded ball screws and are supported on heavy duty LM guideway. Hydraulic Counter Balance for Z-axis is provide for better stability during high speed contouring as well as to arrest head drop during power failures. Belt driven, highly rigid spindle is supported on high precision angular contact ball bearings. Machine is equipped with state of the art Digital Numerical Control System for high speed contouring applications.


MACHINE SPECIFICATION & FUNCTION UNIT HAWK 1000 BT HAWK 1600 BT
Table Area mm x mm 1200 X 600 2000 X 1000
Table Load Capacity kg. 1000 2000
X mm 1000 1600
y mm 500 800
z mm 500 500
Distance From Table Surface to spindle ( min-max) mm 200-700 200-700
Spindle Power kw 9/12 (Cont./ int.) 11/15 (Cont./ int.)
Spindle Speed rpm 100-6000 100-6000
Spindle Taper   BT-40 BT-40
Rapid Feed Rate (x,y,z,Axes) m/min 20 20
Cutting feed Rate mm/mm 0-5000 0-5000
Positioning Accuracies mm As per Jis As per Jis
Repeatability mm As per Jis As per Jis
Milling Capacity (Steel 55-65 kg /mm2) cc\min 80 100
Drilling Capacity (Steel 55-65 kg /mm2) mm Dia 20 Dia 25
Tapping Capacity (Steel 55-65 kg /mm2) mm m 22x2.5 m 27x2
Over All Dimension mm x mm x mm 2200 x 4600 x 3200 2600 x 5500 x 3200 (W x L x H )
Machine Weight kg. 6000 12000
CNC System   Siemens 802D Siemens 802D

Standard items Optional items
6000 rpm spindle Spindle taper BT- 50
Full splash guard Linear scale feedback system
Auto Lubricating system Coolant through spindle
Spindle air Curtain NC rotary table
Machine Light NC rotary cum tilting table
3 tier light 8000 rpm spindle (refrigeration type cooling of spindles)
Flushing coolant 12000 RPM S pindle (Integrated Spindle)
Electrical panel with heat exchanger Right angle head
Absolute encoder for positioning feedback Spindle mounted probe
Rigid tapping Table  mounted probe
Hydraulic counter balance of head Oil mist
Power draw bolt A.T.C   12/16/20/40 Tools
MPG Voltage stabilizer
Telescopic cover for X-axis Ultra isolation transformer
Bellows for Y & Z-axis Siemens CNC system 810D/840D
Linear motion guideways system (heavy duty type)
Ball screw 50 (X & Y-axis supported both end)
Leveling bolts, blocks
Operation manual, maintenance manual, electrical & circuit diagram
